ダイヤフラムポンプ 前後に振動する柔軟な膜を使用して、液体を取り込むための真空と、液体を排出するための正圧を作り出すことによって機能します。 この往復変位機構は、駆動機構とポンプで送られる液体の間のシールを確保し、腐食性、研磨性、または粘性の流体を漏れなく取り扱うのに最適です。
コアメカニズム: ダイヤフラムポンプはどのように機能するのか?

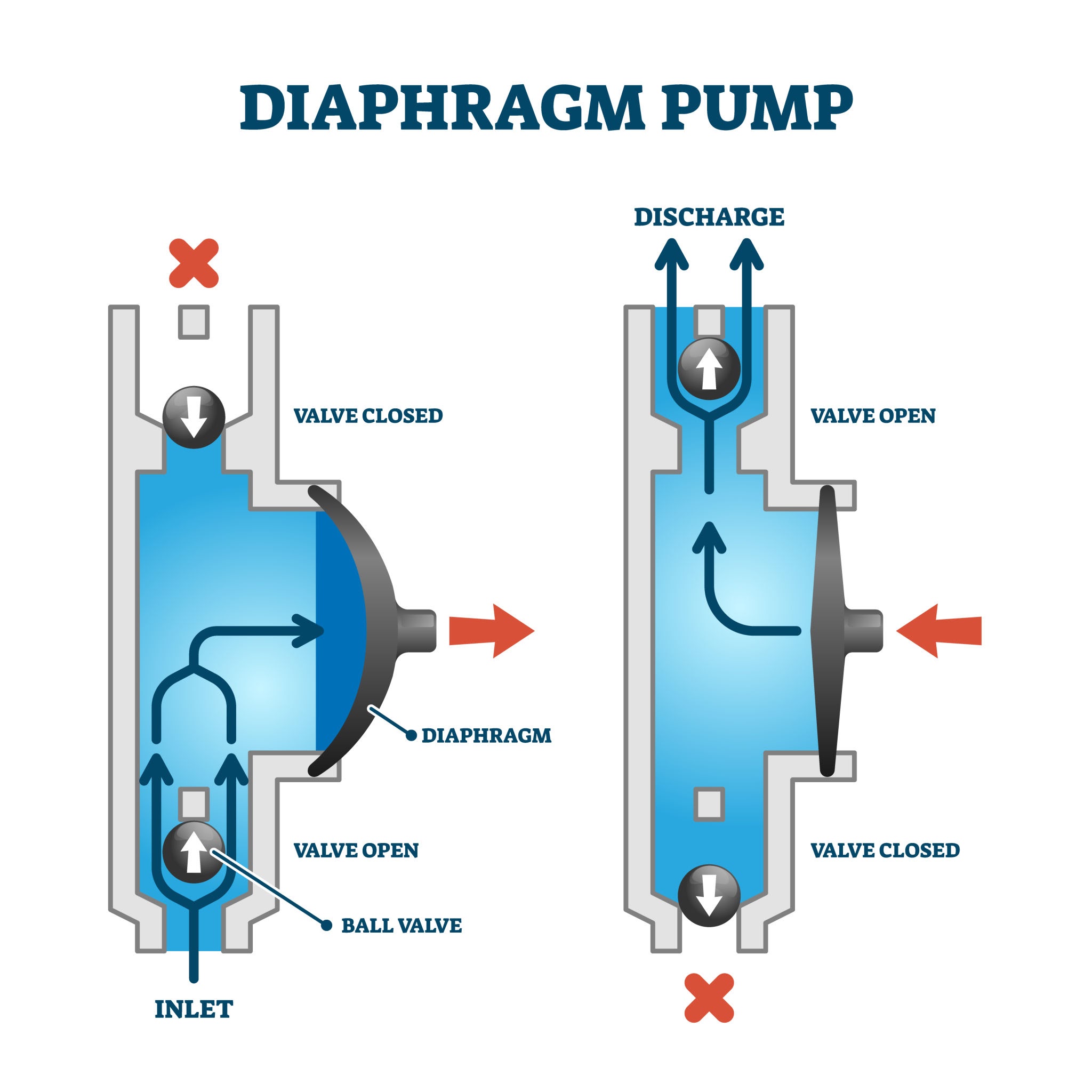

ダイヤフラムポンプの基本的な動作は、柔軟なダイヤフラムの動きによって促進されるポンプ室内の容積変化に依存しています。 ダイアフラムがポンプヘッドから離れると、チャンバーの容積が増加し、内部圧力が減少します。これにより真空が発生し、入口バルブを通して流体が引き込まれます。逆に、ダイヤフラムがポンプヘッドに向かって押されると、体積が減少し、圧力が増加して流体が吐出バルブから押し出されます。
理解するために ダイヤフラムポンプはどのように動作するのか 詳細には、2 ストローク サイクルを確認する必要があります。
- 吸引ストローク: ダイヤフラムが外側に動き、低圧ゾーンが形成されます。の 入口逆止弁 圧力差により開き、流体がチャンバーに入ることができます。 出口逆止弁 しっかり密閉されたままです。
- 放電ストローク: ダイヤフラムが内側に動き、流体を圧縮します。圧力の増加により、 入口逆止弁 閉じると、 出口逆止弁 が開き、流体が吐出パイプ内に排出されます。
ダイヤフラムポンプの種類とその独特な動作
ダイヤフラム ポンプは主に動力源によって、空気作動式ダブル ダイヤフラム (AODD) ポンプとモータ駆動 (機械式/油圧式) ポンプに分類されます。 各タイプは同じ基本的な膜の動きを利用しますが、エネルギーがダイヤフラム自体に伝達される方法が異なります。
1. 空気作動式ダブルダイヤフラム (AODD) ポンプ

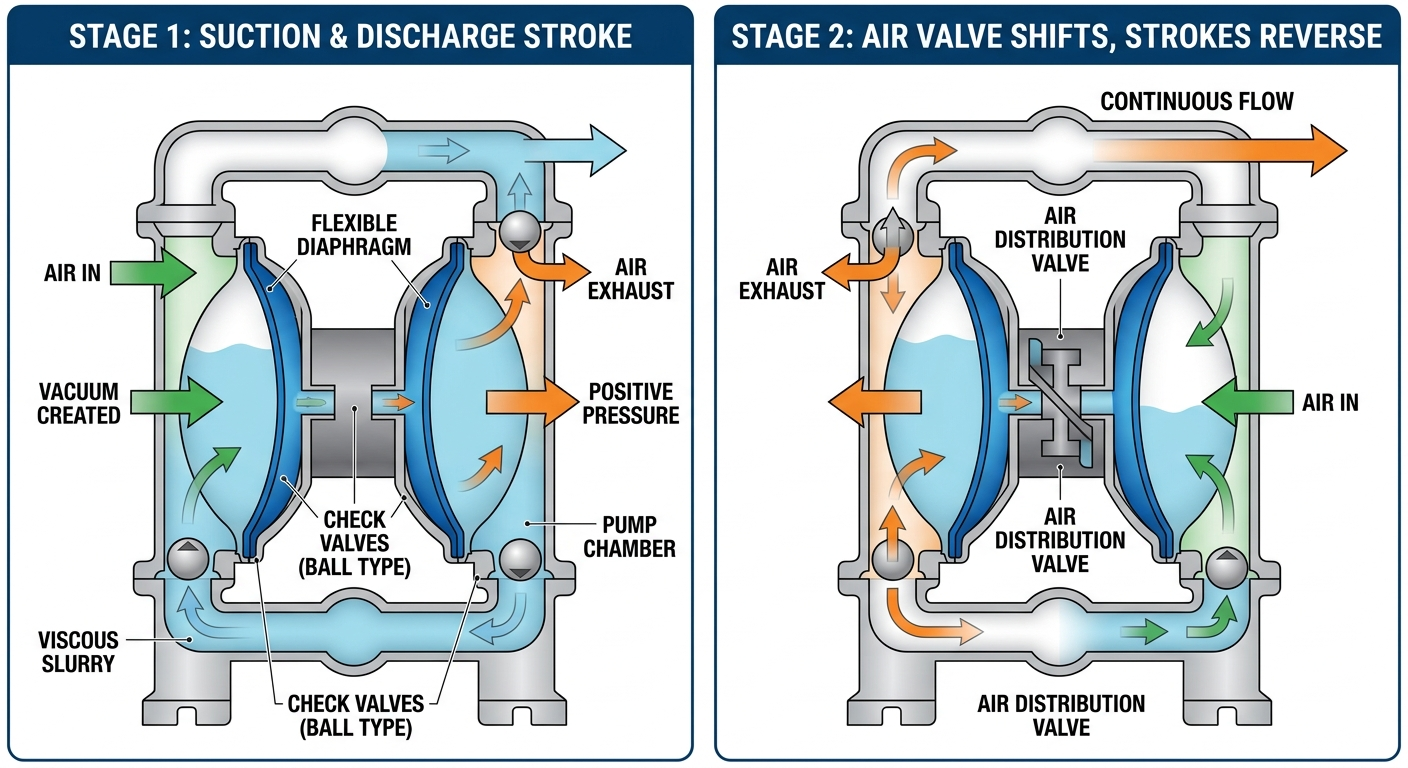

AODD ポンプは、圧縮空気を利用して 2 つのダイヤフラムを接続する共通のシャフトを移動させ、連続的なポンピング動作を可能にします。 空気がダイアフラム A の背面に導かれると、流体が最初のチャンバーから押し出されます。同時に、ダイヤフラム B が内側に引っ張られ、第 2 チャンバー内に吸引力が生じます。空気分配バルブにより、両側への空気供給が確実に交互に行われます。
2. 機械作動式ダイヤフラムポンプ
機械駆動ポンプは、クランクまたは偏心ギア機構を使用して、ダイヤフラムを物理的に引っ張ったり押したりします。 この設計は、ストローク長の正確な制御が必要な小型用途や定量ポンプで一般的です。低圧の薬液注入に非常に効率的です。
3. 油圧作動ダイヤフラムポンプ
油圧ダイヤフラム ポンプは、プランジャを使用して油圧流体を加圧し、ダイヤフラムを動かします。 ダイアフラムは作動油とポンプで送られる液体の間で「バランス」が保たれているため、機械的ストレスが少なく、このタイプは高圧工業用途 (最大 100 bar 以上) に適しています。
パフォーマンスの比較: AODD、機械式、油圧式
適切なダイヤフラム ポンプの選択は、必要な圧力、流量、および取り扱う流体の性質によって異なります。 以下に、3 つの主要なテクノロジーの詳細な比較を示します。
| 特徴 | AODDポンプ | 機械式ポンプ | 油圧ポンプ |
| 電源 | 圧縮空気 | 電動モーター | 電動・油圧 |
| 最大圧力 | 中 (8 ～ 10 バール) | 低から中 | 非常に高い (100 バール) |
| 自吸式 | 素晴らしい | 良い | 良い |
| 固体の取り扱い | 素晴らしい | 限定 | 限定 |
| ベストユースケース | スラリー・薬品 | 水処理 | 高圧注入 |
ダイヤフラムポンプを使用する主な利点
ダイヤフラムポンプの主な利点は、シールレス設計であるため、漏れのリスクがなくなり、メンテナンスの必要性が軽減されます。 メカニカルシールやパッキンが必要な遠心ポンプとは異なり、 フレキシブルダイヤフラム 静電気シールとして機能します。
- 乾燥運転能力: ほとんど AODDポンプ 摩擦により熱を発生する回転部品がないため、内部コンポーネントを損傷することなく、長期間空運転できます。
- 水中オプション: 多くのダイヤフラム ポンプは、排気口が液面より上にある場合、ポンプで送り出す流体に完全に浸るように設計されています。
- せん断感度: 穏やかなポンプ作用を提供します。これは健康にとって重要です。 せん断に敏感な液体 食品（ソース、クリーム）やポリマーなど、他のタイプのポンプの高速回転で分解する可能性があります。
- 防爆: AODD ポンプは電気ではなく空気で動作するため、本質的に ATEX 定格 危険な環境や爆発性の環境でも安全に使用できます。
メンテナンスと共通の課題
これらのシステムで最も一般的な故障点はダイアフラム自体であり、絶え間ない往復運動により最終的に疲労します。 理解する ダイヤフラムポンプはどのように動作するのか ダイヤフラムは摩耗部品であることを認識する必要があります。
ダイヤフラム材質の選択
適切な素材を選択することは、長持ちさせるために非常に重要です。たとえば、 PTFE(テフロン) 優れた耐薬品性を備えていますが、柔軟性は劣ります。 サントプレーン または 硝酸塩 。化学処理プラントの研究では、より適合性の高いエラストマーに切り替えることで、ダイアフラムの寿命が 300% 以上長くなり、ダウンタイムが大幅に短縮されました。
弁の閉塞
逆止弁 (ボールまたはフラップ タイプ) は、流れを維持するために完全に固定されている必要があります。固体粒子がバルブシートに詰まると、ポンプの作動速度が失われます。活用する 加重バルブボール 流体の粘度が高すぎて標準的なボールがすぐに着座できないという問題を解決できることがよくあります。
FAQ: ダイヤフラムポンプの動作について
Q: ダイヤフラムポンプが脈動しているのはなぜですか?
A: 脈動は往復動作の自然な特性です。スムーズな流れを実現するために、多くのオペレータは パルセーションダンパー 吐出側に圧力スパイクを吸収します。
Q: ダイヤフラムポンプは固体を扱えますか?
A: はい、特に AODD ポンプです。ポンプのサイズにもよりますが、以下の設備が装備されていれば、直径 75 mm (3 インチ) までの固形物を詰まらせることなく処理できるものもあります。 フラップバルブ .
Q: 流量を制御するにはどうすればよいですか?
A: 空気作動バージョンでは、ポンプに入る空気の圧力または量を調整するだけです。モーター駆動バージョンの場合、 可変周波数ドライブ (VFD) または adjusting the stroke length is the standard method.
Q: 最大吸引リフトはどれくらいですか?
A: 一般的なダイヤフラムポンプは、3 ～ 6 メートルの乾式吸込揚程を達成できます。ポンプが「濡れる」（呼び水される）と、吸引揚力は 8 または 9 メートルまで大幅に増加します。
結論
「ダイヤフラムポンプはどのように動作するのか」という問題を理解することで、業界は安全性と効率性を確保するために流体移送プロセスを最適化できるようになります。 攻撃的な化学物質、濃厚なスラリー、または傷つきやすい食品を扱う場合でも、ダイヤフラム ポンプは現代のエンジニアリングにおいて最も多用途で信頼性の高いツールの 1 つです。適切なドライブのタイプと材質を選択することで、最も困難なポンプのニーズに応え、長期にわたって漏れのないソリューションを確保できます。
